整體濾板模板用于安裝可調式濾頭并在濾池內可完成整體澆筑鋼筋混凝土濾板用的專用塑制模板，簡稱模板。

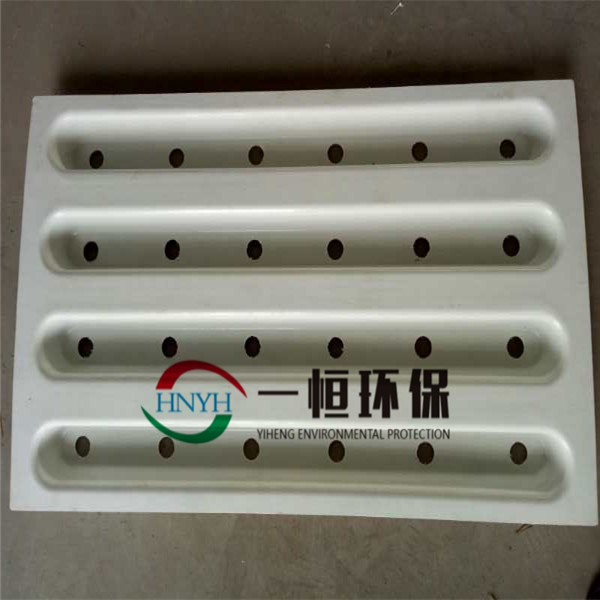

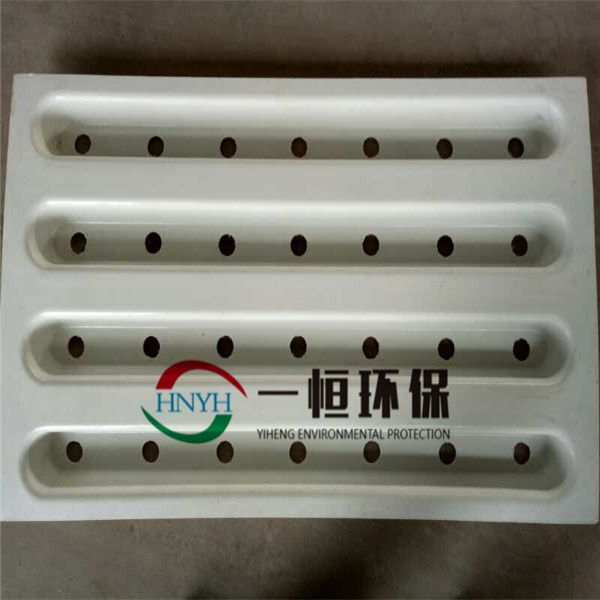

整體澆筑濾板模板采用ABS或玻璃鋼制成的楞型板，以確保澆筑時模板的強度，凸臺上開有帶頸套的圓孔用以固定可調式濾頭的預埋座。
濾板模板模板表面應平整，無開裂、縮痕、氣泡、溢邊等缺陷。模板與模板疊合處用專用膠粘接或?qū)R鋼釘固定牢固。模板用Φ3×30的水泥鋼釘固定在濾板支撐上。模板安裝必須平整、搭接嚴密、不漏漿。當模板荷載為4KN/㎡ 時，模板跨中撓度應小于1.2mm。
濾板模板和長柄濾頭常規設計參數：
1、安裝濾板常用濾頭規格：
濾頭按濾帽縫隙寬A型0.28mm,B型0.5mm,C型2.5mm三種規格，濾桿長320mm，可調螺紋長70mm，調節范圍50mm，調節精度（小調節量）0.4mm。A型濾頭用于V型石英砂濾池，B型濾頭用于D型彗星纖維濾池，C型濾頭用于BAF曝氣生物濾池。
2、整體濾板模板選型：
濾板成品厚度160mm、200mm。
A型模板長×寬×高（975×490mm×55mm），厚度3.5mm；可安裝濾頭數量18個/塊和21個/塊。相當于36個濾頭/㎡（縱向間距150mm，橫向間距160mm），42個個濾頭/㎡（縱向間距130mm，橫向間距160mm）濾梁中心間距1000-1060mm,
B型模板長×寬×高（975×560mm×55mm），厚度3.5mm；可安裝濾頭數量24個/塊、28個/塊、32個/塊、36個/塊。相當于42個濾頭/㎡（縱向間距150mm，橫向間距140mm），49個濾頭/㎡（縱向間距130mm，橫向間距140mm），56個濾頭/㎡（縱向間距110mm，橫向間距140mm），63個濾頭/㎡（縱向間距100mm，橫向間距140mm）濾梁中心間距1000-1060mm,
3、整體濾板鋼筋選型和分布：
主筋為1級φ12螺紋鋼，箍筋為φ8圓鋼。
濾梁需預埋鋼筋（φ12螺紋鋼），頂面上預留300mm長與濾板主筋焊接連接。濾池底板濾梁部位主筋需預留300mm長與濾梁豎向主筋焊接連接。舊池改造需鑿出底板主筋與濾梁豎向主筋焊接。混凝土強度一般不低于C25級標準。
